該方案采用上架式平板電腦，便於(yu) 19寸機櫃安裝，15寸或17寸LCD，分辨率1280*1024，5線製工業(ye) 電阻觸摸屏，搭載Intel® Celeron® J1900 CPU,包含4個(ge) USB2.0、2USB3.0、6個(ge) COM口，2個(ge) 以太網口，全部I/O接口采用防浪湧設計,非常適合惡劣電磁環境下連續運行。模塊S-7017A+、S-7024量程4-20mA或1-5V,測控精度高，抗幹擾能力強，安裝方便，調試簡單，模塊通過RS485總線接連到西門子S7-200PLC的COM口，PLC通過簡單的MODBUS指令讀寫(xie) 模塊數據，比PLC擴展模塊的精度高，成本低，此方案實現最優(you) 性價(jia) 比，優(you) 於(yu) 直接采用西門子I/O模塊，同時該組合便於(yu) 擴充，可根據需求增加其他S-7000模塊，客戶還可根據需求，使用PA视讯研發的sicstm_7000_Utility調試軟件，對S-7000係列模塊進行個(ge) 性化設置。

PA视讯S-7000係列485遠程I/O模塊品種齊全，包含模擬量輸入/輸出，數字量輸入/輸出，數字量輸入/繼電器輸出及計數/頻率多種規格，具備3000V隔離保護，寬電壓輸入，通訊距離長，接線簡單，易於(yu) 安裝等特點，並全麵支持ASCLL和Modbus/RTU兩(liang) 種通訊協議，易於(yu) 客戶與(yu) 其他設備和軟件集成。

CEMS煙氣在線分析係統的優(you) 勢及特點：

•  自主核心技術和嚴格環境測試，確保產品達到業內領先的靈敏度和穩定性；
•  基於煙塵顆粒物的前向散射原理具有極其高的靈敏度及分辨力，可在線連續測量超低濃度的煙塵粒子排放；
•  采用自適應分檔的方法，也可以測量較高顆粒物濃度的現場測量，具有相當寬的動態範圍；
•  通過采樣管伴熱和測量氣室加熱設計，可以用於被測氣體含有極高濕度的場合；
•  配備等速采樣模塊，可動態跟蹤煙氣流速；
•  可用於各種汙染排放源的顆粒汙染物濃度實時連續測量，可配套CEMS係統，也可單獨一台或幾台連續接成一套煙塵監測網絡，共用一個平台。
•  所有設備都具有標準4-20信號輸出，便於擴展；
•  多功能，既可做監測，又可做控製；
•  報表數據格式符合中國環保標準。

模塊及平板電腦的技術參數：

•  模塊：8路電壓電流采集模塊
•  16位分辨率
•  8路差分通道
•  10、100次/秒采樣率
•  支持獨立通道設置
•  3000VDC隔離電壓
•  支持ASCLL碼，MODBUS RTU通訊協議
•  工作電壓+10V~+48V DC
•  工作溫度-40℃~85℃
•  平板電腦：
•  1280*1024分辨率LCD液晶顯示屏
•  高溫五線製電阻式觸摸屏
•  工作溫度0~+60℃
•  支持壁掛式、嵌入式，上架式安裝
•  CE/FCC國際認證
•  麵板提供USB2.0擴展接口
•  前麵板IP65防護等級
•  達到EMI/EMC標準、抗電磁幹擾內部結構設計
•  ESD接觸8KV，空氣15KV

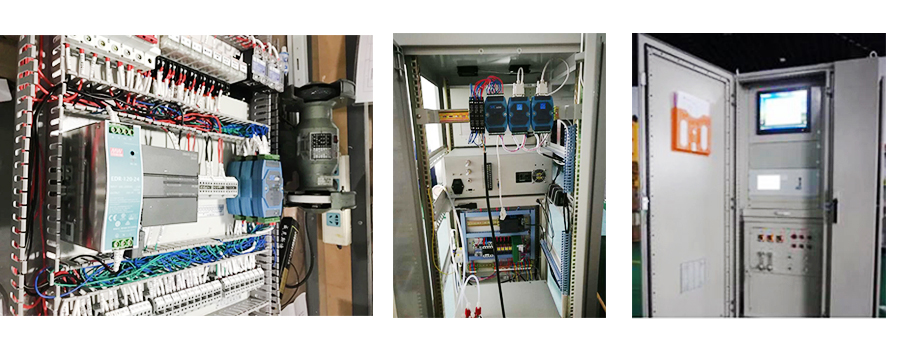

客戶現場應用：
